오토캐드(Autocad) 플롯 스타일 CTB를 STB로, STB를 CTB로 변환

플롯스타일에서 흑백으로 출력이 안될때는 CTB 또는 STB 인지 확인을 해야합니다.

256색상의 지정이 가능한 CTB인지 확인하시고 아래와 같이 진행 합니다.



CTB 파일을 STB 파일로 변환

1. 명령행에 CONVERTCTB 명령을 입력
2. 파일 선택 대화상자에서 변환할 CTB 파일을 선택하고 열기를 클릭
3. 파일 작성 대화상자에서 새 STB 파일의 이름을 입력
4. 저장

CONVERTCTB 입력 후 확인

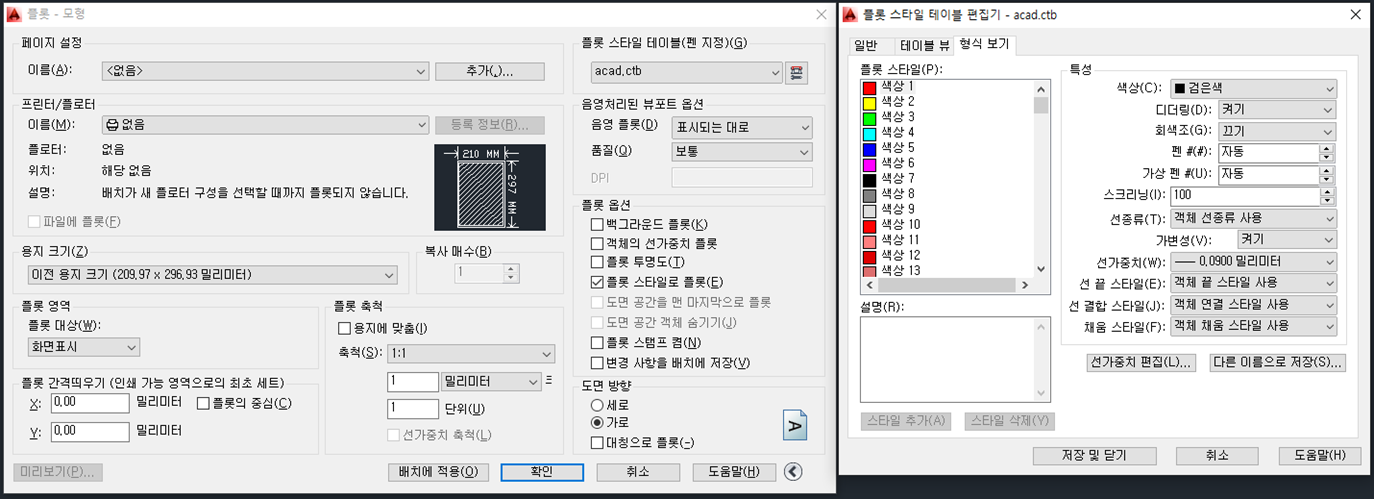

CBT에서 STB로 플롯스타일이 변경



STB 파일을 CTB 파일로 변환



1. 명령행에 CONVERTPSTYLES를 입력
2. 확인

CONVERTPSTYLES 입력 후 확인

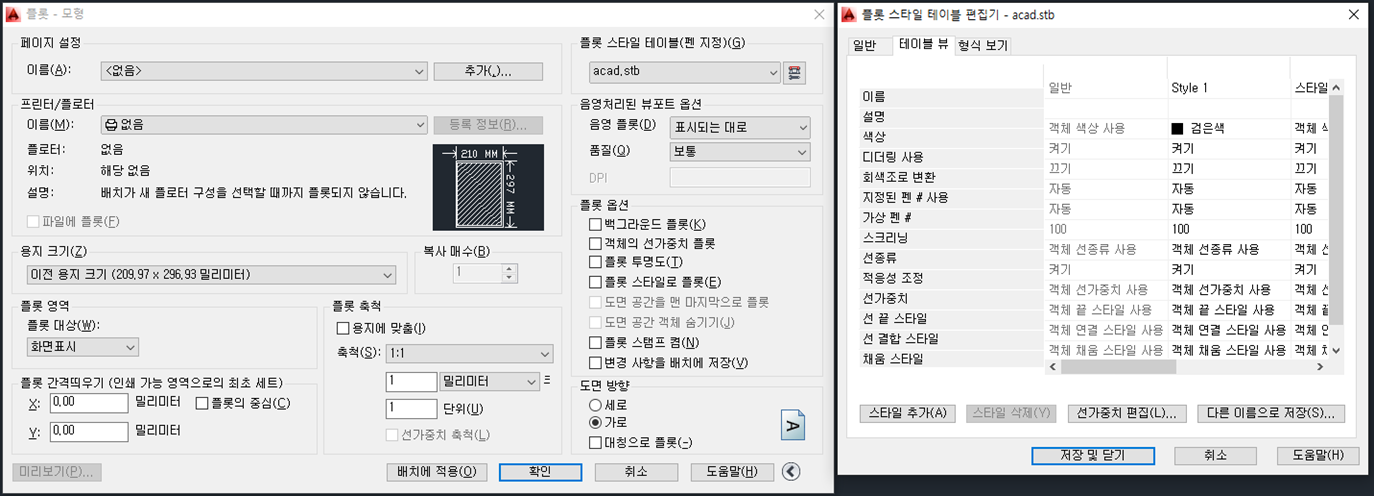

STB에서 CTB로 플롯스타일이 변경
