오토캐드 - 스퍼기어 모델링 그리기 (1)

기계설계 산업기사 또는 전산응용기계제도 기능사 등등

여러 자격증 시험에서 자주 나오는 스퍼기어를 그리는 방법을

설명하고자 합니다.

---

스퍼기어 그리기에 기본 공식이다.



이를 바탕으로 스퍼기어 그리면 된다.

---

아래의 예시를 통해서 인벤터를 이용하여 스퍼기어를 그린다면



이뿌리원 지름(이끝원지름-(2x이높이))을 기준으로 원을 그린다.

스퍼기어의 "이"를 상위의 공식을 적용하여 그림을 그린다.



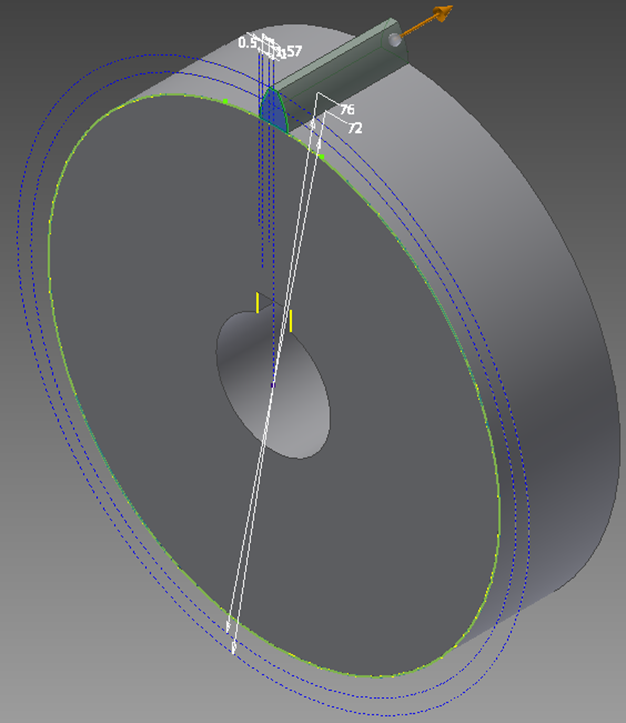

왼쪽의 첫번째 그림과 같이 "Arc" 3점을 이용하여 그림을 그린 후



원의 센터선을 기준으로 대칭시켜 그림을 그린다.

기어 이를 다 그린 후 두께에 맞게 그리고 모따기와 필렛을 추가로 그려준다.

원형 패턴으로 회전 축을 선택하여



기어의 이와 모따기, 필렛을 피쳐로 선택하여 잇수를 입력한 후 확인을 눌러준다.

아래와 같이 스퍼기어가 완성이 된다.
